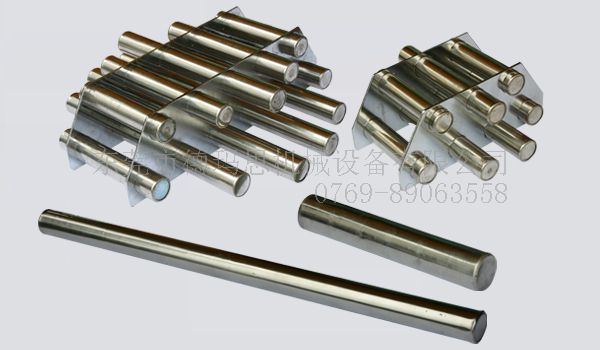

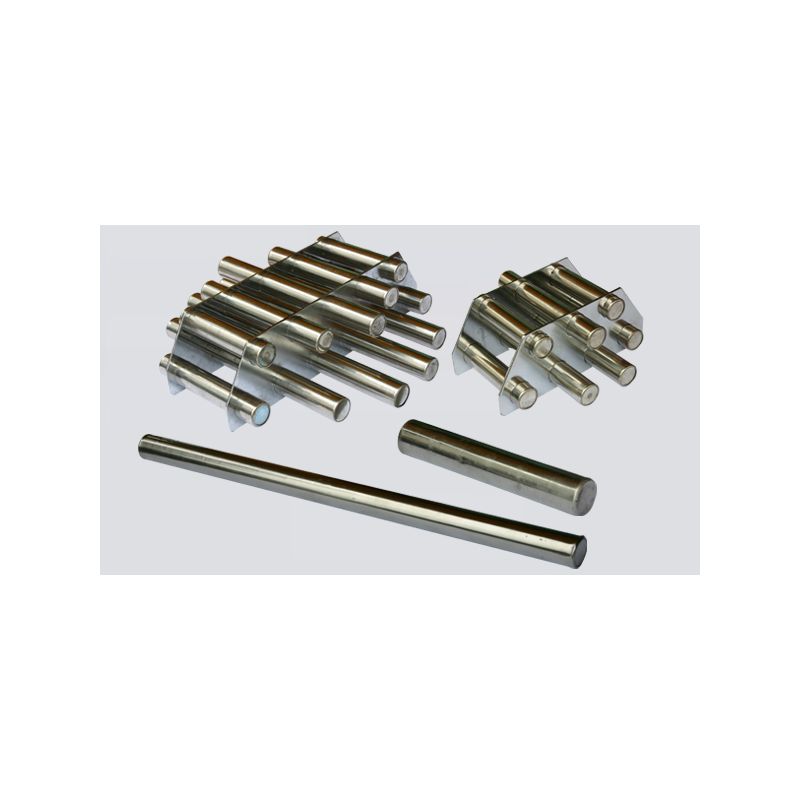

磁力架的产品说明及示意方式
适用范围：
磁性过滤架（磁力架）主要用于清除粉状、颗粒状原料及液体或浆料中的铁磁性杂质，广泛适用于陶瓷、电力、矿业、塑料、化工、橡胶、制药、食品、环保、颜料、染料、电子、冶金等行业。
工作原理：
磁性过滤架是采用优质不锈钢管和高B值稀土合金钕铁硼，并采用特殊的制作方法制作而成。并将其组合在固定架上，构成磁性过滤架。当含铁的物质通过时，受到磁力棒的吸引，将含铁的物质牢固的吸附在管壁上，以保证设备的完好和产品的安全。
产品特点：
无能耗、无污染、可安装于生产线上能与物料接触的任意位置，节约空间，安装方便，主要采用稀土合金钕铁硼作为磁源，磁力强劲，结构简单，使用寿命长，规格样式可按照客户使用要求及生产现场情况任意更改定制。
1、根据下料的料斗口径（方形或圆形）、磁棒层数、磁棒根数、磁棒直径，可以分为多种型号，例如:注塑机料斗专用的有：5管，7管，9管，11管，13管，15管等。圆形的有：100，150，200，250，300，350，400，450，500，550，600，650等。
2、为了达到更佳除铁效果，也可做成多层、多根；
3、全不锈钢制造，架身牢固，永久使用；
4、可以根据客户要求订做各种异型产品。
磁力架的示意方式：
(表面材质：不锈钢SUS201)
|
磁力架 |
表磁（GS） |
规格(mm) |
形状和导流棒 |
耐温 |
|
MG |
12000 |
300（×300） |
RA |
M |
举例说明：
【 MG 12000GS 300（×300） RA M 】
12000GS：表示磁棒的磁力要求；12000GS表示磁棒表磁12000GS。
300（×300）：表示具体的规格，方形的前面一组数字表示长度，后面一组数字表示宽度，圆形的就一组数字，表示直径，可根据客户要求定制。
RA：前面的字母表示磁力架的形状，S是方的，R是圆的；后面的字母表示导流棒的样式，A是角钢，R是圆棒，N是没有。
M：表示耐温；耐温要求。
磁力架规格及交付说明：
磁力架的规格比较多，注塑机料斗专用的有：3管，5管，7管，9管，11管，13管，15管等。圆形的有：100，150，200，250，300，350，400，450，500，550，600，650等。方形的有：100×100，150×150，200×200，250×250，300×300，350×350等。固定边板单层宽度为40mm，双层宽度为80mm，厚度为3mm、5mm或10mm等（根据情况调整厚度）；非常规可按照客户要求定制。十套以内2-3天内交货。
|
圆形 |
正方形 |
||||
|
规格 (mm) |
Hiberarchy |
中心距(mm) |
规格 (mm) |
Hiberarchy |
中心距(mm) |
|
100 x 40(80) |
2管单层 （3管双层） |
左右中心距与上下垂直中心距均为50mm |
100 x 100 x 40(80) |
2管单层 （3管双层） |
左右中心距与上下垂直中心距均为50mm |
|
150 x 40(80) |
3管单层 （5管双层） |
150 x 150 x 40(80) |
3管单层 （5管双层） |
||
|
200 x 40(80) |
4管单层 （7管双层） |
200 x 200 x 40(80) |
4管单层 （7管双层） |
||
|
250 x 40(80) |
5管单层 （9管双层） |
250 x 250 x 40(80) |
5管单层 （9管双层） |
||
|
300 x 40(80) |
6管单层 （11管双层） |
300 x 300 x 40(80) |
6管单层 （11管双层） |
||
|
350 x 40(80) |
7管单层 （13管双层） |
350 x 350 x 40(80) |
7管单层 （13管双层） |
||
|
400 x 40(80) |
8管单层 （15管双层） |
400 x 400 x 40(80) |
8管单层 （15管双层） |
||
|
450 x 40(80) |
9管单层 （17管双层） |
450 x 450 x 40(80) |
9管单层 （17管双层） |
||
|
500 x 40(80) |
10管单层 （19管双层） |
500 x 500 x 40(80) |
10管单层 （19管双层） |
||
